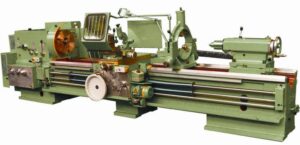

В своем типе, токарно-винторезный станок 1М63 является одним из самых часто встречающихся. Он активно применяется для разного рода токарных работ, вроде точения, сверления, растачивания, модульной резьбы и так далее. Данная модель, чаще, используется в мелком производстве, а также на ремонтных мастерских.
Говоря о технических характеристиках, стоит сперва затронуть диаметр обрабатываемой заготовки над поверхностью станины, который составляет 630 мм. При этом, над суппортом диаметр может быть до 350. А сама заготовка над выемкой не превышает 900. Длина детали может варьироваться между значениями: 750, 1500, 3000, 5000, 8000 и 10000 мм.
Отверстие в шпинделе составляет 105 мм. Максимальная масса изделия, которую может выдержать станок — 3,5 тонны. Конец на шпинделе — 11М. Крутящий момент устройства составляет 3000 Нм. При этом, количество оборотов в прямом направлении составляет от 10 до 1250 в минуту, а в обратном 18 — 1800 в минуту.
Такая характеристика, как диапазон рабочих подач резцовых салазок находится в диапазоне между 0,019 и 0,434 мм/об. Если говорить про продольные и поперечные рабочие подачи, то они 0,06-1,4 и 0,024-0,518 мм/об, соответственно. Прямых ступеней вращения шпинделя у станка 22, а обратных 11.
Важно отдельно затронуть величину шагов нарезаемой резьбы. Если брать метрическую систему, то диапазон составляет от 1 до 224 мм. В дюймах единица измерения — нитки на дюйм и здесь значение варьируется от 28 до 0,25. Говоря про модульную, то тут 0,25-56. А при питчевой 112-0,5. Продольное ускоренное перемещение составляет 5,2, тогда как поперечное 2 м/мин. Центр шпинделя — М6. Ход пиноли составляет 220 мм, а мощность главного привода 15 кВт.
Ну и остаются габаритные размеры самого станка. Его длина может составлять 2950, 3750, 5250, 7250, 10300 или 12470, ширина 1780, высота 1550 мм. В зависимости от длины, может меняться и общая масса. Она будет 4,2, 4,84, 5,75, 9, 11,8 и 13,2 тонны, соответственно.
Станок получил большое распространение благодаря высокому качеству, отменным техническим характеристикам и широким возможностям использования. По указанным выше параметрам всегда можно сравнить, подходит ли он вам.
